Руководство по эксплуатации

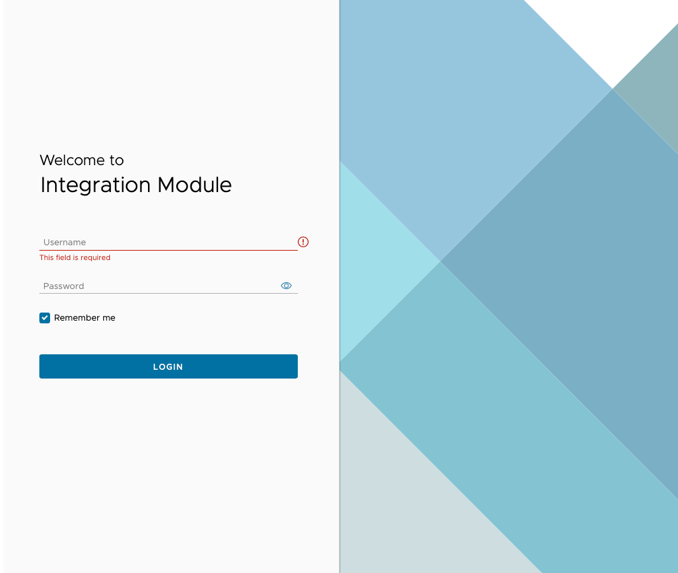

Начало работы. Авторизация

Запустите web-приложение интеграционного модуля.

На стартовой странице входа введите логин и пароль от учетной записи.

После авторизации вы попадете в рабочий интерфейс.

События (Events)

Событие – это системный элемент, который связывает между собой событие платформы и событие системы «Bolid».

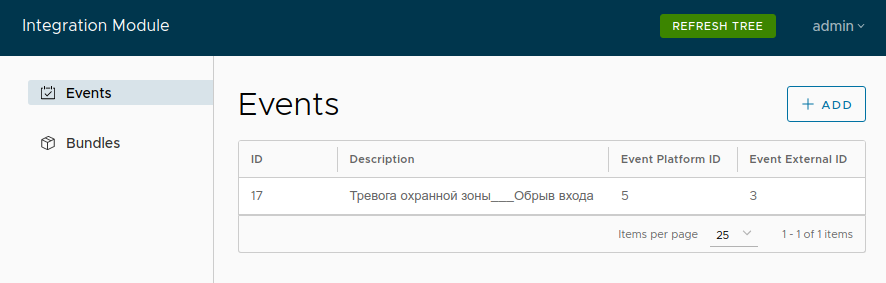

При переходе в раздел «Events» отображается таблица, состоящая из:

• ID события

• Description

• Event Platform ID

• Event External ID

Основные функции раздела «Events»:

• Просмотр существующего события

• Редактирование события

• Добавление события

Просмотр события

Для просмотра события:

• В разделе «Events» выберите из списка нужное событие и нажмите на него

• В открывшемся окне отобразится вся информация о событии:

  • Описание события (Description)

  • Связь события с платформой (Event platform)

  • Связь события с с системой «Bolid» (Event external)

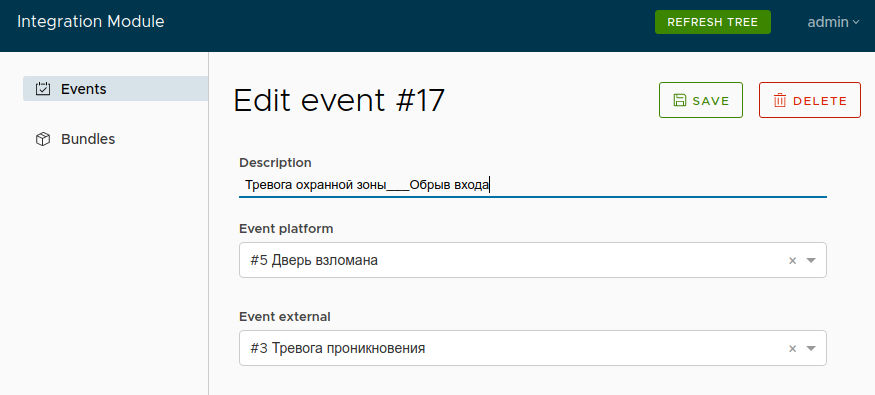

Редактирование и удаление события

Для редактирования события:

• В разделе «Events» выберите из списка нужное событие и нажмите на него

• В открывшемся окне отредактируйте следующие поля:

  • Описание события (Description)

  • Связь события с платформой (Event platform)*

  • Связь события с с системой «Bolid» (Event external)*

• Нажмите на кнопку «Save», чтобы сохранить изменения

Чтобы удалить событие нажмите на кнопку «Delete».

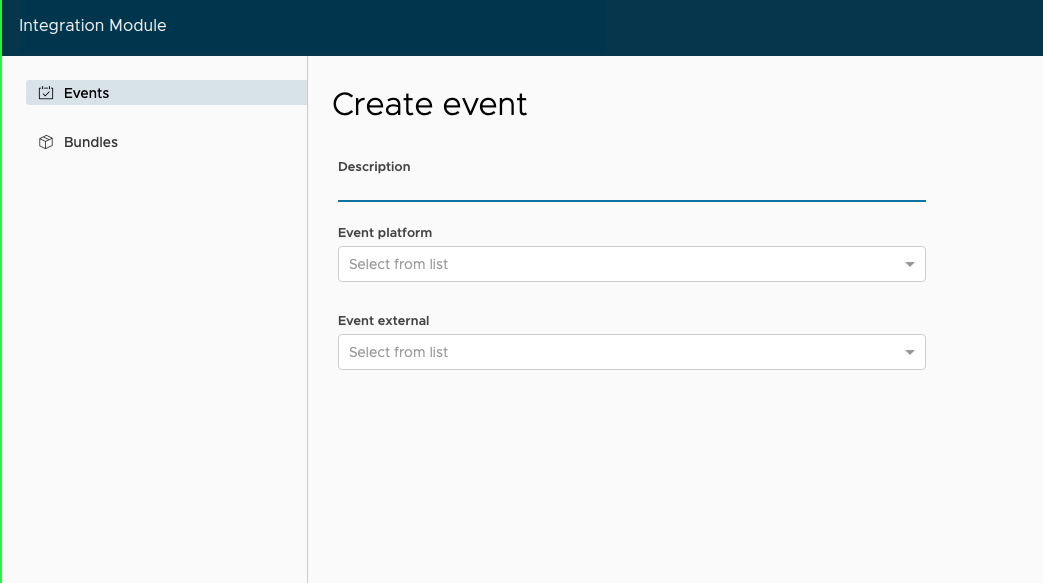

Добавление события

Для добавления события:

• В разделе «Events» нажмите на кнопку «Add»

• В поле «Description» введите описание события

• В поле  «Event platform»* выберите из списка событие платформы:

  • Пожар

  • Пожар 2

  • Два пожара

  • Запуск пожаротушения

  • Тревога охранной зоны

  • Неисправность системы охраны

  • Внимание! Тревога входной зоны

  • Неизвестный идентификатор карты

  • Дверь взломана

  • Внимание! Дверь не закрыта

  • Доступ по карте запрещен

• В поле «Event external»* выберите нужное событие системы «Bolid»

• Нажмите на кнопку «Save», чтобы сохранить новое событие

Связки (Bundles)

Связка — соединение элемента системы «Bolid» с видеокамерой платформы.

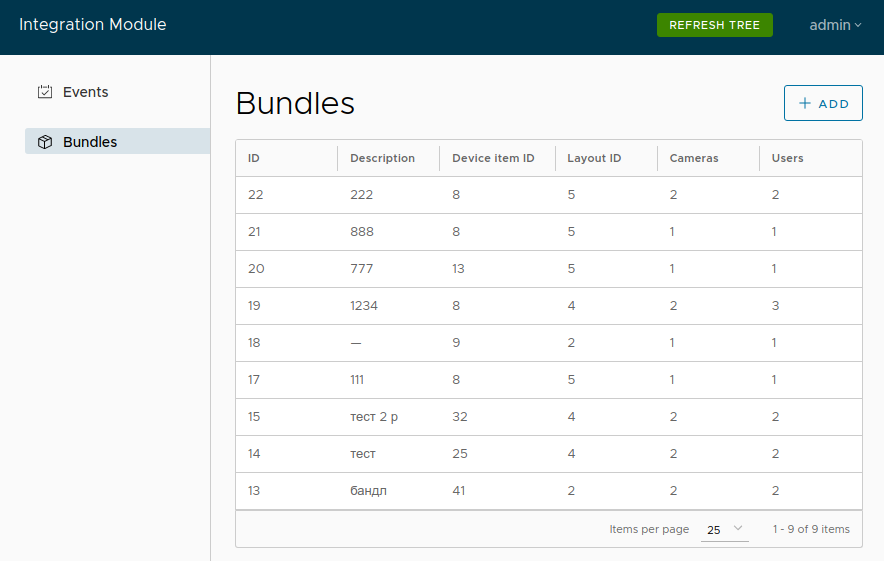

При переходе в раздел «Bundles» отображается таблица, состоящая из:

• ID связки

• Description

• Device Item ID

• Layout ID

• Cameras

• Users

Основные функции раздела «Bundles»:

• Просмотр существующей связки

• Редактирование связки

• Добавление связки

Просмотр связки

Для просмотра связки:

• В разделе «Bundles» выберите в таблице нужную связку и нажмите на нее

• В открывшемся окне появится вся информация о связке:

  • Описание связки (Description)

  • Фильтр по типу элементов (считыватель, шлейф, реле)

  • Дерево устройств

  • Привязка к раскладке (Layout)

  • Привязка к пользователю (User)

  • Привязка к видеокамере (Camera)

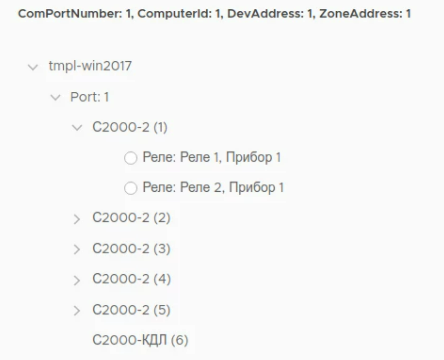

Дерево устройств

Дерево устройств служит для удобного просмотра доступных элементов  устройств.

Дерево устройств состоит из:

• Компьютер

  • Порт

    • Устройство

      • Элементы устройства (считыватель, шлейф, реле)

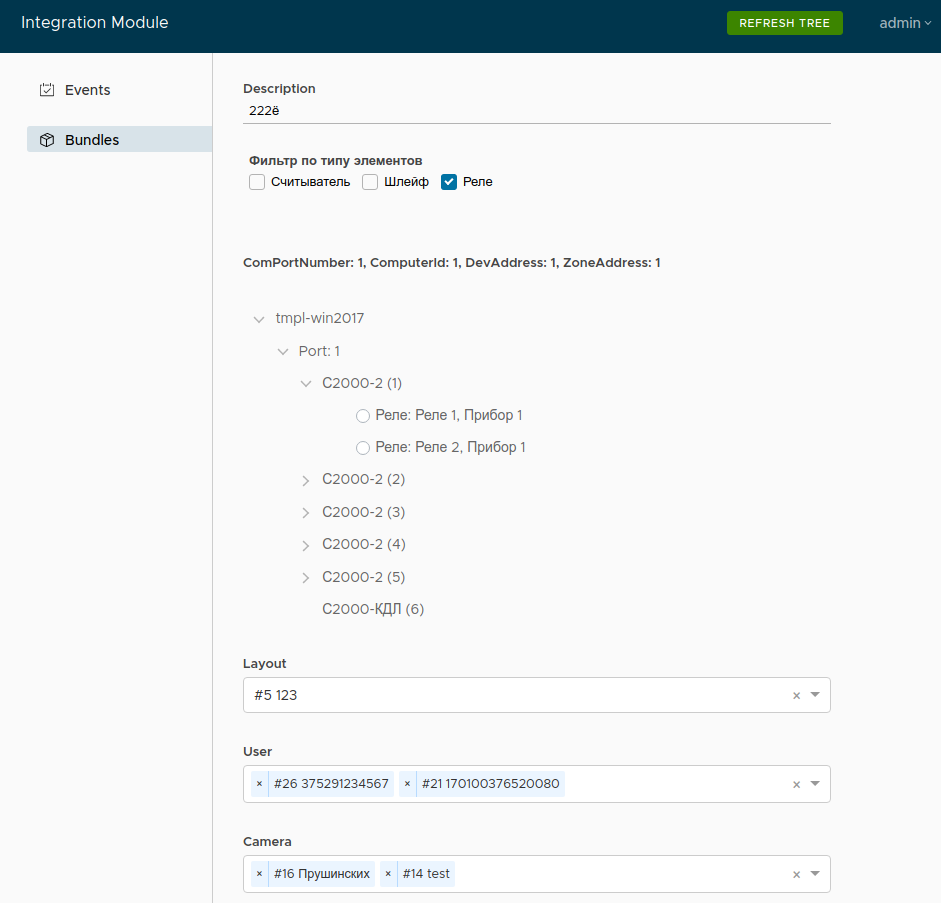

Редактирование и удаление связки

Для редактирования связки:

• В разделе «Bundles» выберите в таблице нужную связку и нажмите на нее

• В открывшемся окне отредактируйте следующие поля:

  • Описание связки (Description)*

  • Фильтр по типу элементов (считыватель, шлейф, реле)

  • Дерево устройств*

  • Привязка к раскладке (Layout)*

  • Привязка к пользователю (User)*

  • Привязка к видеокамере (Camera)*

• Нажмите на кнопку «Save», чтобы сохранить изменения

Чтобы удалить связку нажмите на кнопку «Delete».

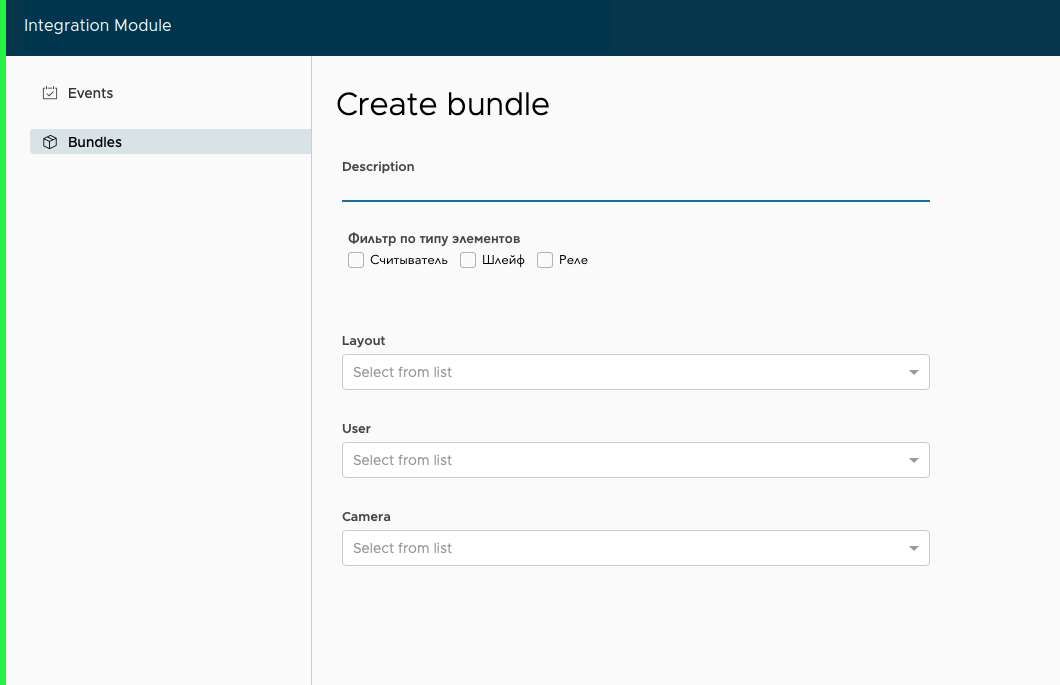

Добавление связки

Для добавления связки:

• В разделе «Bundles» нажмите на кнопку «Add»

• В поле «Description»* введите описание связки

• Выберите необходимый фильтр по типу элементов (считыватель, шлейф, реле)

• В появившемся дереве устройств выберите нужный элемент для связки

• В поле «Layout»* выберите нужную раскладку

• В поле «User»* выберите одного или нескольких пользователей

• В поле «Camera»* выберите одну или несколько видекамер

• Нажмите на кнопку «Save», чтобы сохранить связку

Refresh Tree

Нажмите на кнопку «Refresh Tree», чтобы обновить дерево устройств. Обновление дерева устройств необходимо в случае, если в охранную систему добавлены:

• Новый компьютер

• Порт

• Устройство

• Элемент устройства
